可燃氣體探測器接線圖

  1. 線纜要求：采用RVVP3*1.5屏蔽線纜，線徑在1.5mm2，接線處銅絲必須擰緊，無毛刺

  2. 距離要求：不超過2KM 。跟用戶使用電纜的阻抗有關系

  3. 線序要求：

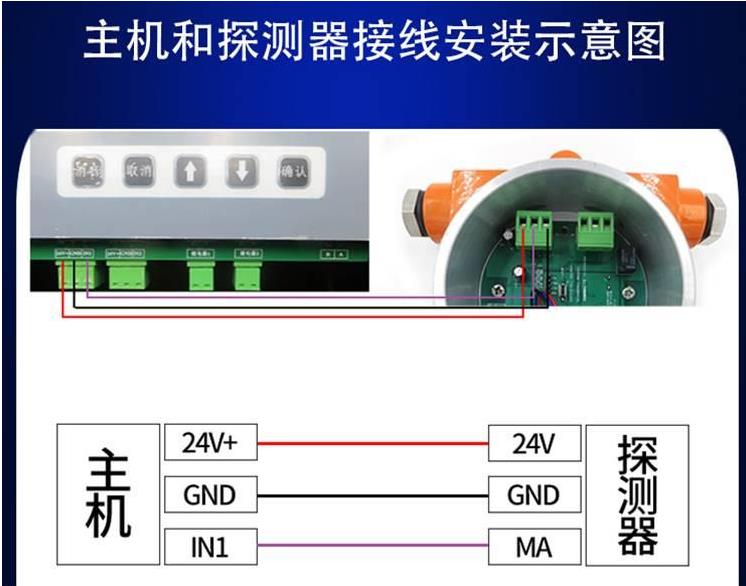

  變送器的，“24V+”與控制柜上的“24V+”連接，“GND”與控制柜上的“GND”連接，“mA”與控制柜上的“IN1”連接。

  三線制變送器帶有一個繼電器接口，常開。當檢測氣體濃度高于設置值時繼電器吸合，濃度低于設置值時繼電器斷開。

  可燃氣體探測器安裝規范

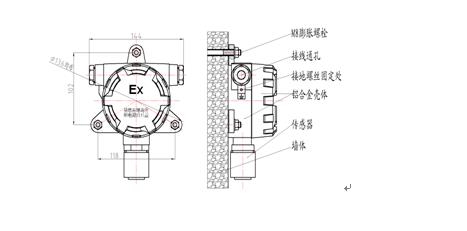

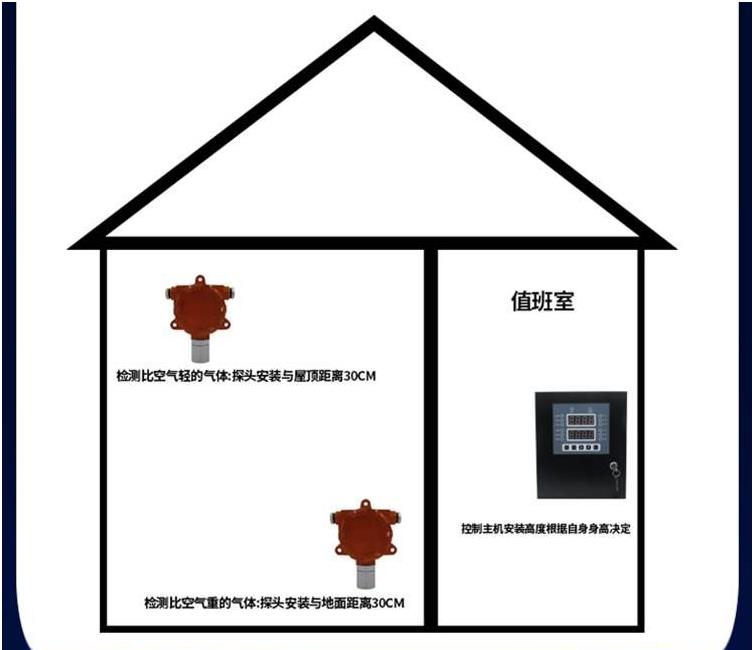

  安裝方法:在墻上畫好安裝孔，使用8mm×100mm膨脹螺栓，在墻面固定好的膨脹螺栓，將變送器安上，再用螺母加彈墊和平墊固定好，見圖5。安裝高度根據測試的氣體不同而不同，原則上比空氣輕的氣體安裝在泄露源上方，反之 安裝在泄露源下方，具體判斷方法，查看氣體分子量，如果比28小，則比空氣輕，如果比28大，則比空氣重，變送器固定好后將上蓋卸下，從進線口引入兩芯電纜(Ex型為三線制)。按正負極性接入接線端子(Ex型圖示連接)見結構圖，然后鎖緊防水接頭，各環節檢查無誤后，將上蓋擰緊。
