1. 項目方案概述

按照國標《AQ3036 危險化學品重大危險源罐區現場安全監控裝備設置規范》和《GB50493 石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》，都需要首先確定所監測區域內的“主要泄露釋放源”，再根據以上兩個標準，釋放源處于露天或敞開式廠房布置的設備區域內，可燃?xì)怏w探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于10m，有毒氣體探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于4m。釋放源處于封閉或局部通風不良的半敞開廠房?jī)?nèi)，可燃?xì)怏w探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于5m；有毒氣體探測器距其所覆蓋范圍內的任一釋放源的水平距離不宜大于2m。

污水處理行業，具體情況又與上述不同，我們根據經驗，危險氣體大都來源于處理的污水揮發或者是處理過程中產生的，所以，應當以各個處理池作為釋放源載體考慮布置固定式氣體檢測器。

1.1 污水處理廠探頭布置總體原則：

1.1.1 XX水處理發展有限公司位于XX市東北部，XX縣濱海工業區內，東臨曹娥江，北近錢塘江，距XX市區約20公里。根據監測區常年為北風的特點，總體上在各監控區的南面，向東、西兩側布置相應氣體的監控探頭.

1.1.2 根據污水處理廠的常用監控氣體種類為：可燃?xì)狻?/span>H2S和NH3，建議設置VOC檢測器，以檢測有機揮發物。因此在每個監控點上均布置相同的可燃?xì)?、H2S和NH3 探頭。

1.1.3 其他有毒有害、可燃?xì)怏w種類的選擇、布置根據各工藝過程產生的不同種類氣體，遵守1.1的大原則布置。

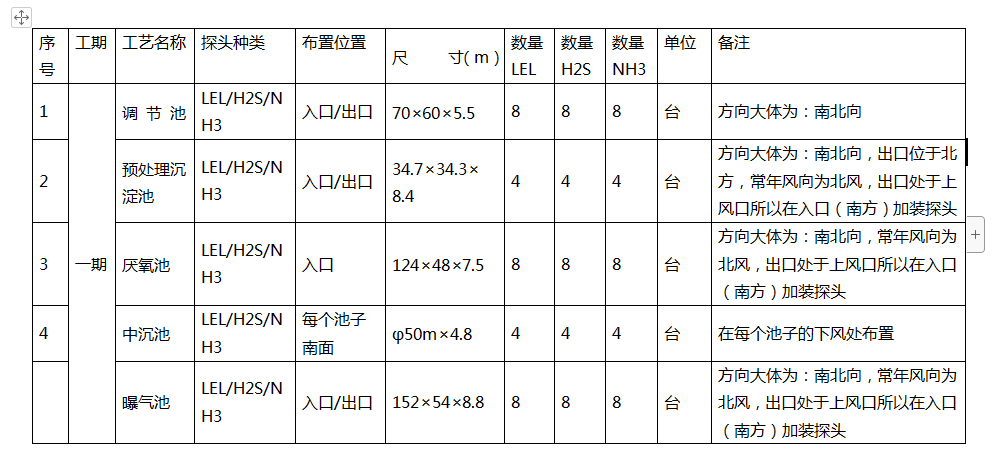

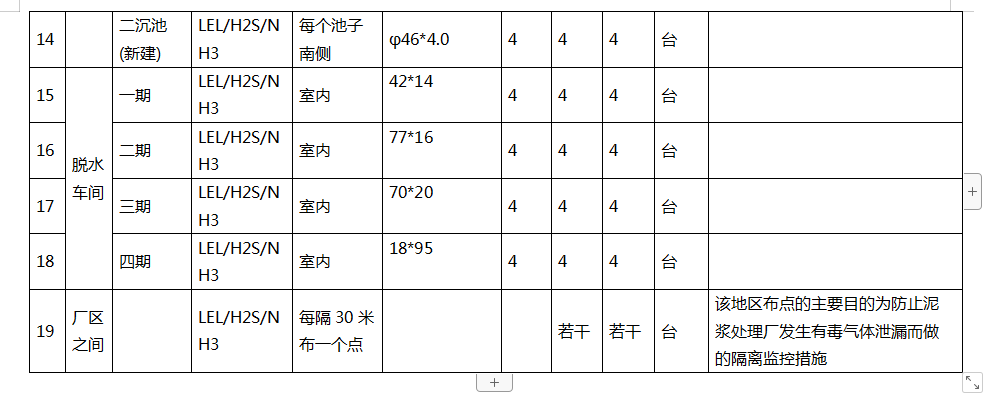

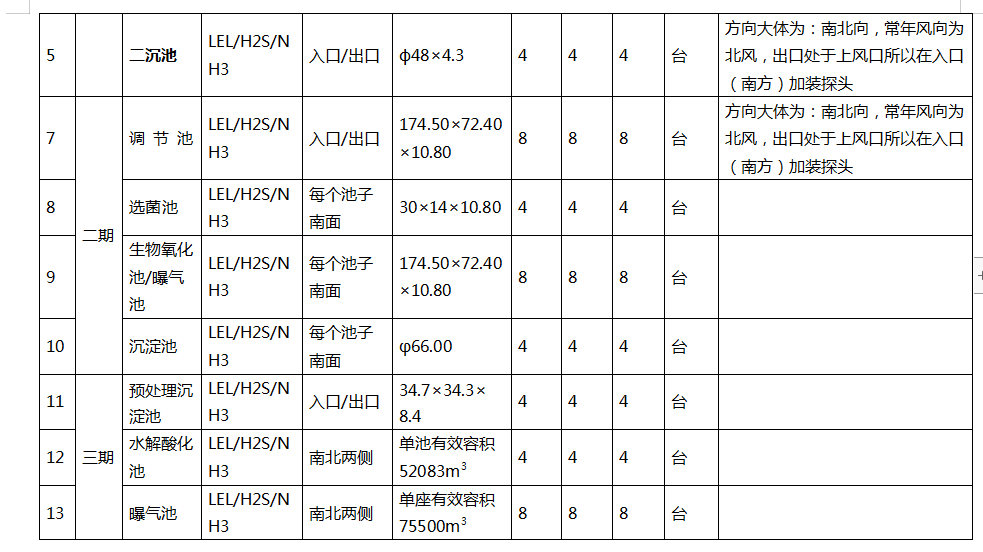

1.2 各工藝段探測分布方案

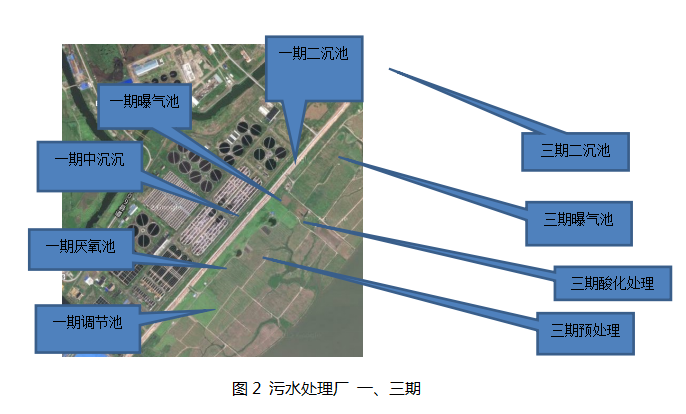

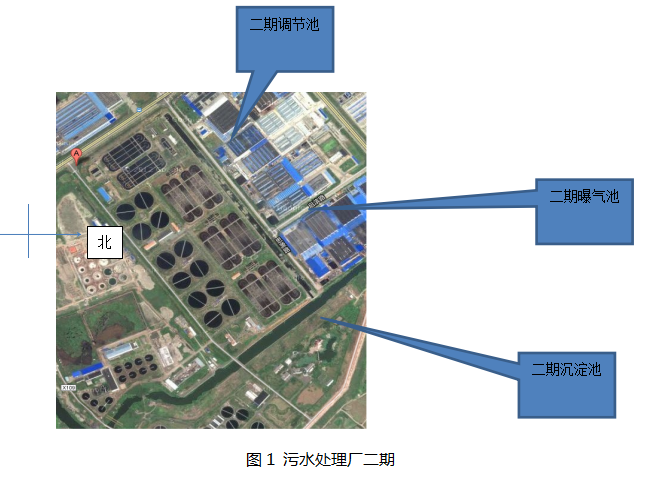

1.2.1 工藝流程圖

1. 系統說明

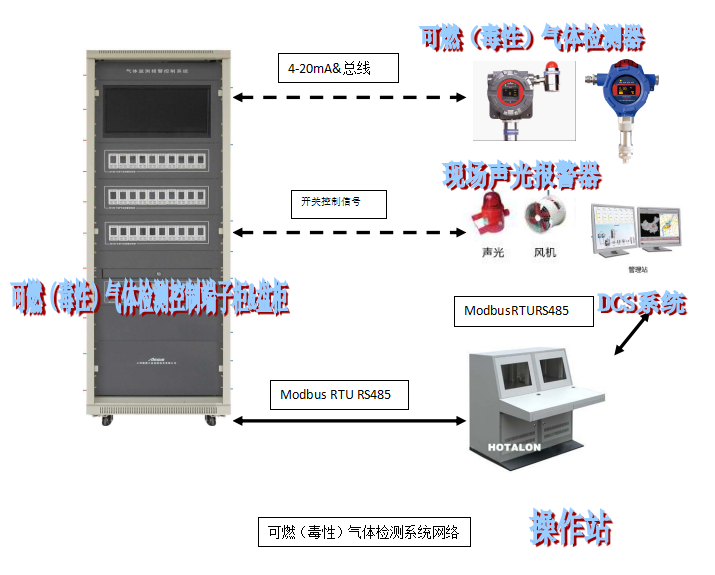

氣體檢測系統有以下部分構成：

l 可燃（毒性）氣體檢測器；——HA8100&HA8600可燃有毒氣體探測器

l 可燃（毒性）氣體檢測控制器端子柜&控制盤柜；——HA6600&HA6100盤裝壁掛可選

l 可燃（毒性）氣體檢測系統操作站；——工控機（CPUP4,3.0G;內存1G;硬盤250G;帶22寸液晶雙屏，32位真彩圖形處理顯示屏）、網絡交換機和監控軟件（支持HMI）

l 現場聲光報警器；

基本功能：

l 一級報警為氣體泄漏警示，提示操作人員及時到現場巡檢處理；

l 二級報警為氣體泄漏緊急報警，提示操作人員采取緊急處理措施；

l 當氣體泄漏需聯動保護時，應采用二級報警接點信號作為聯動保護條件；

l 現場探測器自帶的警報器接受探測器輸出的一、二級報警信號，現場區域警報器接受GDS系統輸出的第二級報警信號。
